上海歌劳气象仪器设备有限公司

GRAW
无线电探空仪

整体介绍

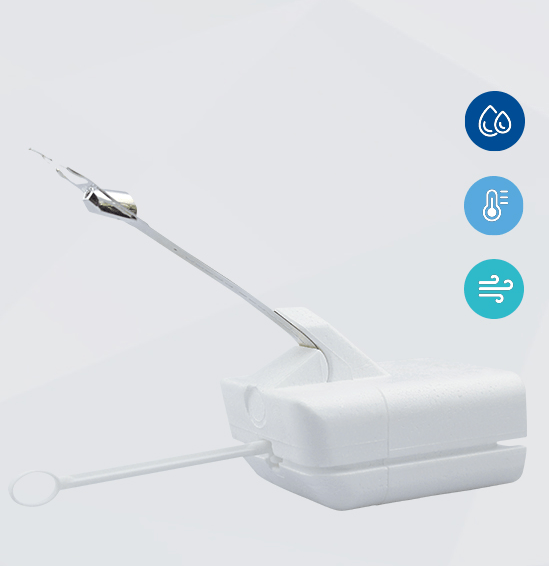

GRAW无线电探空仪 DFM-09/17 轻巧方便，操作简单友好。

传感器无需准备和校准，交付的无线电探空仪可以随时放飞。初始化过程中从地面基站获得所有必需数据，仅需要几秒钟即可完成准备。这使得 DFM-09/17 特别适合移动应用，尤其当时间和灵活性是关键因素时。

此外，DFM-09/17可选配压力传感器进行气压测量,或与其它设备相连，如臭氧探空仪；DFM-17同时支持GPS及北斗探空。

产品特点

温度测量采用超高精耐磨陶瓷温度传感器，传感器臂上采用特殊镀层处理以减少太阳辐射的影响。
湿度传感器在湿度帽保护下免受大气高层冰冻影响，即使在极端条件下确保测量无误。
位置、风向和风速通过集成的GPS 或北斗模块测定。
探空数据在400兆赫至406兆赫之间，确保在无干扰的范围内进行传输。
强大的发射器，先进的遥测技术与集成的GPS/北斗模块确保能可靠接收海拔40公里范围的高度，斜距最大可达300公里。
高质量的锂电池可以保证长达三小时的探空飞行，并且储藏性能卓越，可长达数年之久。

应用案例

地面基站和系统特点

地面基站GS-E信号传输灵活，适应新的传输标准。接收机频率在400兆赫至406兆赫之间，确保其拥有足够的范围无干扰地接收信号。
标准的天线系统包括一个全向400兆赫的天线，一个静态位置GPS天线，及可选的螺旋400兆赫的天线，用于无死角数据可靠传输。
软件系统GRAWMET，可视化手段包括各种各样的图表(轮廓数据、史提维图、温熵图、 T-Log(P)图、埃玛图、气球轨迹图、海拔图、速矢端线等等)。数字或列表数据图，如气象信息(PILOT, TEMP, CLIMAT, BUFR), 天气指数(LFC,LCL, CCL, Showalter Index, CAPE,CINH, EL-Equilibrium Level, K-Index, Total Index, KO Index)，和种类齐全的预定义报表和数据统计库。此外，模拟显示单元有助于当前探测数据的可视化记录。
